מיגון קרינה אקטיבי

מיגון אקטיבי חשמל

מהי מערכת מיגון אקטיבית?

מערכת מיגון אקטיבית היא פתרון טכנולוגי מתקדם להפחתת רמות שדה מגנטי (קרינה) ממקורות חיצוניים, כגון קווי מתח עליון (קווי 161KV) וקווי מתח על-עליון (קווי 400KV), בסביבת הפרויקט.

מטרת המערכת

להבטיח כי רמות הקרינה בשטח המבנה אינן חורגות מהתקנים המומלצים – המערכת מתוכננת בצורה כזו כך שתיתן מענה גם בתנאי צריכה משתנים בקווי החשמל הסמוכים לפרויקט.

מתי נדרשת מערכת מיגון אקטיבית?

דוגמה נפוצה: קו מתח עליון של חברת החשמל העובר בסמוך לבניין מגורים או משרדים. קו זה עלול ליצור רמות שדה מגנטי גבוהות מהערכים המומלצים ע"י המשרד להגנת הסביבה בישראל עבור אזורים מאוכלסים ברציפות (עמדות עבודה, דירות, מוסדות חינוך, אזורי עבודה וכדומה).

פתרון זה רלוונטי לשני מצבים עיקריים:

  1. כאשר ישנה חריגה מהרמות המומלצות כבר עכשיו,  בהתאם לממצאי דו"ח בדיקה חתום ע"י בודק מוסמך המשרד להגנת הסביבה ונידרש להפחית את הרמות.

  2. כאשר ישנו פוטנציאל לחריגה בהתאם לממצאי סקר הערכת רמות חשיפה לשדות מגנטיים שבוצע לקו החשמל.

​​

 .תכנון מערכת אקטיבית יבוצע אך ורק לאחר בדיקת היתכנות

כיצד פועלת המערכת?

המערכת מייצרת שדה מגנטי הפוך, המבטל את השפעת השדה מהמקור החיצוני, כך שרמות הקרינה באזור המטופל מופחתות לערכים הרצויים.


המערכת מורכת מ - 3 חלקים עיקריים:

​​

  • חיישנים חכמים:  מזהים את רמות הקרינה בזמן בכל זמן נתון והמידע מועבר ליחידת הבקרה.

  • מערכת בקרה והגברה: תפקידם לבצע את הבדיקה ההשוואתית בין הערכים שנמדדו לערכים הרצויים ולייצר במעגלי הלולאות החשמליות את השדה הדרוש להפחתה בכל רגע נתון

  • לולאות חשמליות:  מותקנות על עמודים, מוטמעות בשילוב המבנה, או מוטמנות בקרקע, בתווך שבין האזור המטופל למקור הקרינה.

​​

התאמה דינמית

המערכת מבצעת ניטור רציף ומתאימה את עוצמת השדה האקטיבי לשינויים, כדי לשמור על רמות קרינה נמוכות בכל רגע.

​​

יתרונות בולטים למערכת מיגון אקטיבית

​​​

  • חיסכון משמעותי לעומת חלופות אחרות

✔ אין צורך בצמצום שטח הפרויקט כדי להימנע מאזורים עם שדה מגנטי גבוה, מה שמאפשר ניצול מלא של הקרקע והתכנון המקורי.
✔ חוסך את הצורך בפנייה לחברת החשמל להטמנת קווים, תהליך שעלול להימשך שנים רבות ולעלות עשרות מיליוני שקלים.
✔ אלטרנטיבה מהירה וזולה ביחס לחלופות כגון שינוי תכנון, הסטת תשתיות, או פתרונות הנדסיים מורכבים אחרים.
✔ מאפשר המשך תכנון ובנייה ללא עיכובים משמעותיים, תוך התאמה לדרישות הרגולטוריות להפחתת קרינה.

  • פתרון מוכר ומאושר רגולטורית

✔ מערכת מיגון אקטיבית מאושרת ליישום בישראל על ידי המשרד להגנת הסביבה ורשויות מקומיות.
✔ מתאימה לעמידה בהמלצות רגולטוריות להפחתת קרינה אלקטרומגנטית.
✔ מאפשרת עמידה בהמלצות המשרד להגנת הסביבה בהווה ובעתיד, בהתאם לשינויים ברמות השדה המגנטי מקווי החשמל ובהתאם לשינויים בצריכה.

  • התקנה מהירה ויעילה

✔ תכנון והתקנה נמשכים חודשים ספורים בלבד (בכפוף להיתכנות חיובית), לעומת חלופות שעשויות להימשך שנים.
✔ פתרון מהיר ומשתלם בהשוואה להטמנת קווים או שינוי מהותי בתכנון הפרויקט.
✔ מאפשר התקדמות במסלול הרישוי של הפרויקט וקידום היתר בנייה ואכלוס בעתיד.

  • הפחתת קרינה יעילה ומוכחת

✔ מערכת מיגון אקטיבית מפחיתה בצורה משמעותית את רמות השדה המגנטי הנוצרות מקווי חשמל במתח נמוך וגבוה.
✔ מאפשרת עמידה ברמות השדה המגנטי המומלצות על ידי המשרד להגנת הסביבה בכל האזורים הרלוונטיים בפרויקט.
✔ מספקת פתרון יציב וארוך טווח, המותאם לשינויים עתידיים בעומסי החשמל ולדרישות רגולטוריות מתעדכנות.

  • תכנון חכם ללא הפרעה לאזורים מאוכלסים נוספים

✔ המערכת פועלת בשטח הפרויקט ואינה מייצרת בעיות קרינה חדשות באזורים סמוכים.
✔ מבטיחה הגנה יעילה, מבלי להשפיע על סביבת המבנה או השטחים הציבוריים הסמוכים.
✔ מאפשרת עמידה בהמלצות המשרד להגנת הסביבה בהווה ובעתיד, תוך שמירה על הרמות המומלצות על ידי המשרד להגנת הסביבה בכל האזורים הרלוונטיים.

  • מעקב ושליטה בזמן אמת

✔ מאפשר ניטור רציף של רמות השדה המגנטי בשטח הפרויקט באמצעות מערכת חכמה.
✔ מספק גישה לנתוני המדידה בזמן אמת, כולל אפשרות להורדת נתונים לצורך בקרה, תיעוד ושקיפות מול הרשויות והלקוחות.
✔ מאפשר התאמות תפעוליות במערכת לפי הצורך, בהתאם לשינויים ברמות השדה המגנטי.

  • גמישות מלאה והתאמה אישית לכל פרויקט

✔ פתרון דינמי וגמיש, המותאם לתנאי השטח, אופי המבנה ותשתיות החשמל הקיימות.
✔ אינו מחייב שינויים מהותיים בתכנון או פגיעה בניצול השטח.
✔ ניתן לשלב עם אמצעי מיגון נוספים, כגון מיגון פאסיבי (לוחות מתכת, חומרים מגנטיים) או שינויים מבניים קלים, בהתאם לצרכי הפרויקט ולתנאים ההנדסיים.

  • שילוב בטיחותי וללא הפרעה לתפעול המבנה

✔ מותקן תוך התאמה לתשתיות הקיימות, במטרה למזער שינויים מבניים והנדסיים.
✔ אינו פוגע בפעילות השוטפת של המבנה ואינו מפריע לאזורים מאוכלסים.
✔ כאשר נדרשות עבודות התקנה (כגון חפירות או שילוב רכיבים נוספים), הן מתבצעות כחלק אינטגרלי מהפרויקט ומתואמות עם שאר שלבי הבנייה.

  • תחזוקה פשוטה ואמינות גבוהה

✔ מערכת בעלת אורך חיים ארוך, הפועלת באופן יציב לאורך שנים ללא צורך בהחלפות תכופות של רכיבים.
✔ תפעול אוטומטי ומבוקר, המפחית את הצורך בהתערבות שוטפת מצד היזם או המשתמשים.
✔ תחזוקה מינימלית ופשוטה, המתבצעת בהתאם להנחיות יצרן ולתנאי השטח, ללא עלויות תחזוקה גבוהות.

  • התאמה לפרויקטים קיימים וחדשים

✔ ניתן ליישום הן בפרויקטים חדשים והן במבנים קיימים, ללא צורך בשינויים משמעותיים בתכנון הראשוני.
✔ פתרון אידיאלי למצבים בהם מתגלות חריגות ברמות הקרינה בשלבי התכנון או לאחר אכלוס המבנה.
✔ גמישות גבוהה ביישום גם באזורים צפופים או בנויים, תוך התאמה לתשתיות ולמגבלות הקיימות.

נס פתרונות מתקדמים ממשיכה לחקור ולפתח מערכות מיגון אקטיביות, המובילות להפחתת רמות קרינה בצורה מקצועית, איכותית ומותאמת אישית לצורכי הלקוחות.

​​

​​

הדמייה של מערכת מיגון אקטיבי

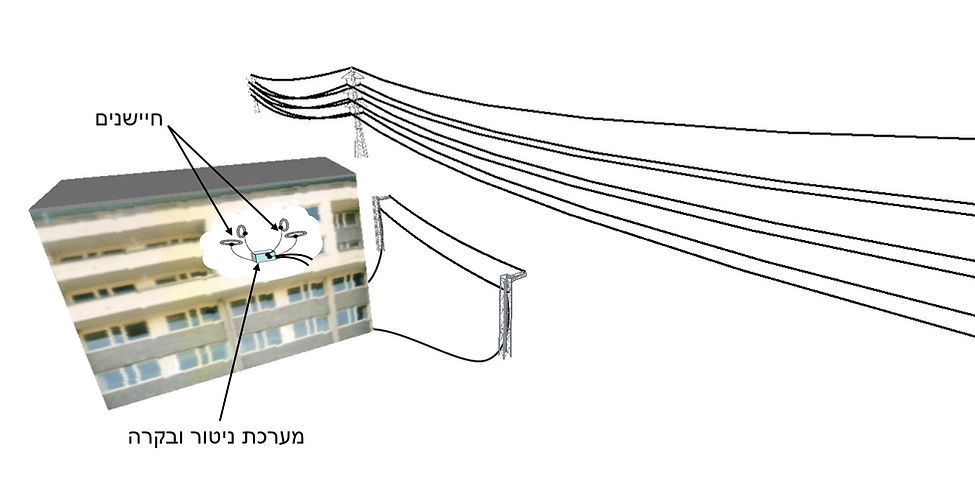

שרטוט עקרוני למערכת מיגון אקטיבית
 מערכת חשמל עם מיגון אקטיבי
 מערכת חשמל בלי מיגון אקטיבי

שאלות ותשובות של מהנדסים מומחי קרינה

מהי מערכת מיגון קרינה אקטיבית?

מערכת אקטיבית הינה מערכת חשמלית הכוללת חיישנים ולולאות זרם היודעת לעקוב אחר רמות השדה המגנטי באזור מסוים ולייצר שדה מגנטי הפוך המנוגד לו.

מהי מטרת מערכת מיגון אקטיבית?

מטרתה של מערכת אקטיבית למיגון קרינה הינה להפחית את רמות הקרינה כתוצאה מתשתיות חשמל חיצוניות (כדוגמת קווי מתח של חברת חשמל) הנמצאות בסמיכות לשטח הפרויקט הרלוונטי, כך שבסופו של דבר רמות השדה המגנטי השקול יעמדו בערכי היעד של המשרד להגנ"ס, הרשויות ו/או לפי דרישות הלקוח וכמובן להבטיח שהערכים לא יעלו באזור אחר.

באילו מצבים מערכת מיגון אקטיבית פותרת בעיית קרינה?

מערכת מיגון אקטיבי נותנת מענה לשני מצבים עיקריים:
מצבים בהם ישנן באזורים המבוקשים רמות שדה מגנטי החורגות מהמלצות המשרד להגנת הסביבה ו/או מדרישות הלקוח.
מצבים בהם בשל קרבת פרויקט מתוכנן לתשתיות חשמל חיצוניות ישנו פוטנציאל לחריגות חשיפה בשטח הפרויקט ובשל כך ישנו קושי בקבלת היתרי בניה ואישור המשרד להגנת הסביבה לפרויקט.
בהינתן כי ישנה היתכנות להתקנה של מערכת כזו, אזי היא תיתן מענה בהיבט רמות הקרינה מתשתיות החשמל.

WhatsApp Image 2022-11-09 at 4.05.37 PM.jpeg

היתרונות של מערכת מיגון אקטיבית?

היתרון הראשון של מערכת אקטיבית הוא עצם הפתרון – ישנם מקרים רבים שלא ניתן למצוא להם פתרון חלופי כלשהו, במיוחד כאשר מדובר על מבנה קיים בסמוך לקו מתח עליון של חח"י שלא ניתן לבצע בו שינויים כלשהם. יתרון נוסף הינו בהיבט עלויות, עלות מערכת אקטיבית זולה משמעותית מעלויות הזזה או הטמנה של קו מתח עליון . כמו כן ישנו את יתרון לוחות הזמנים, תכנון והקמה של מערכת מיגון אקטיבית לרוב ייקח חודשים ספורים אל מול  לוחות הזמנים להטמנה של תשתיות במתח עליון המדובר בסדרי גודל של שנים. כמו כן מערכת אקטיבית תמקסם את שטח הפרויקט בדגש על האזורים המיועדים לשהייה ברציפות ו"ללא הפקעה" בשל רמות קרינה.

מתי מערכת מיגון אקטיבית פחות מתאימה ? באילו מצבים מערכת מיגון אקטיבית פחות מתאימה?

תכנון מערכת אקטיבית יותאם ויתוכנן בתאם לתוואי קווי המתח העליון ובהתאם למתאר הפרויקט. ככל שהממשק בין קווי המתח למבנה (מרחקים וזוויות שונות) מורכב יותר, אזי המערכת תהיה מורכבת יותר ועלולה לא לתת מענה מלא, וכפועל יוצא יידרשו התאמות תכנון אדריכלי ו/או הגדרה של חלק מהאזורים לשהייה לא רציפה. מערכת מיגון אקטיבי פחות תתאים במקרה של משטר כיווני זרימה משתנה בין מעגלים, או שתהיה מורכבת לביצוע מה שיכול להשפיע על עלות ההתקנה. יחד עם זאת זה עדיין פתרון אפשרי הכל ברמה של עלות תועלת ויבחן ספציפית לכל מקרה ומקרה.

כיצד מתבצעת הבדיקה שמבינים שנדרשת מערכת מיגון אקטיבית?

כאמור מערכת מיגון אקטיבית הינה פתרון בעיית קרינה. לרוב כתוצאה משני תרחישים: תרחיש ראשון - הבעיה יכולה להיות כבר עכשיו בהתאם לערכים גובים שנמדדו בשטח הפרויקט. תרחיש שני - הבעיה יכולה לצוץ בהתאם לסקר סיכוני קרינה , דהיינו תסקיר מקווי מתח עליון שבוצע כלפי הפרויקט. התסקיר כאמור בוחן את ההיתכנות של קווי המתח להשפיע על שטח הפרויקט בצריכה אופיינית/מירבית של הקווים של חברת חשמל ולא בהתאם למצב הצריכה כיום.
